    微波水分仪采用2.40GHz低频微波(可穿透高密度及宽皮带),该波透射被测介质时产生的衰减、相位改变主要由介质的介电常数、介质损耗角正切值决定。水是一种极性分子,水的介电常数和介质损耗角正切值都远高于一般介质。通常情况,含水介质的介电常数和损耗角正切值的大小主要由它的水分含量决定。微波从位于输送带下方的微波发射探头发射能量,透过皮带及物料后被皮带上端微波接收探头接收剩余的微波能量。根据微波功率的衰减和相位移的改变,以及超声波质量补偿探头计算瞬时总质量,利用损失的总能量和总质量的百分比含量,计算出物料的含水率。

    由于微波完全穿透被测物料,所以所有的物理性水份都能被测定。这不仅适用于表面的水份,而且也适于内部的水份!该技术保证了很高的测量准确性和精度,物料的颜色和表面结构,水蒸气和粉尘都不会影响测量结果。

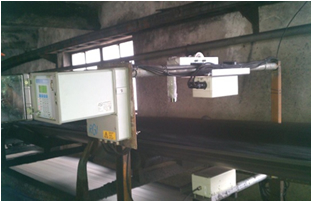

现场图片
>> CM8628E (微波发射组合系统)
>> CM8628R (微波接收组合系统)
>> CM Sonic73 (超声波质量补偿器)
>> M-CONTRON (微电脑中央处理系统)
>> Laptop 工业电脑(XP 或 WIN7)操作系统(多通道)

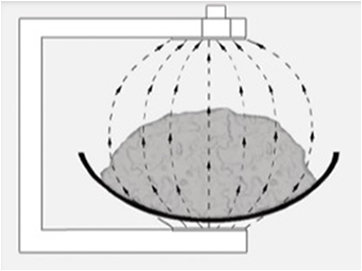

    水份仪采用 2.40GHZ 的低频微波 (可以完全穿透高密度及宽皮带) ,微波从位于输送带下方的微波发射探头发射能量,透过皮带及物料后被皮带上端的微波接收探头接收剩余的微波能量。根据微波功率的衰减和相位移的改变,以及超声波高度(质量)补偿探头计算瞬时总质量,根据损失的总能量和总质量的百分比含量,利用微电脑系统软件计算出物料的含水率。
    微波透射介质时产生的衰减、相位改变主要由介质的介电常数、介质损耗角正切值决定。水是一种积极性分子,水的介电常数和介质损耗角正切值都远高于一般介质。通常情况,含水介质的介电常数和损耗角正切值的大小主要由它的水分含量决定。由于微波完全穿透过程物料,所以所有的物理性水份都能被测定。这不仅适用于表面的水份,而且也适于内部的水份!该技术保证了很高的测量准确性和精度,物料的颜色和表面结构,水蒸气和粉尘都不会影响测量结果。
    超声波高度(质量)补偿探头的应用是因为 现场物料的高度总在是时刻变化的, 高度变化则质量肯定变化,同时微波能量的损失量会相应增大或减少。但仪器处理数据时,它自己不能分析是水分的增大致使能量的损失加大,还是高度(质量)的变化致使能量的损失加大了,所以如果没有高度(质量)补偿探头在一起同时工作的话,测试的结果肯定误差很大。而加配一个高度(质量)补偿探头后,就可以根据能量的损失量除以质量的总和,从而换算出总水(物料表面和内部水)的平均值。由于水分仪是穿透式测量,加配一个超声波的高度(质量)补偿探头同时工作,可以使测试结果更加准确,减少了因为高度(质量)变化带来的误差。
◆ 检测范围:全水分
◆ 测量范围:0-100%
◆ 测量精度:±0.1%(%绝对值)
◆ 静态重复性精度:±0.01%(%绝对值)
◆ 测量原理:非接触穿透式
◆ 发射器:DX-300/CM8628E
◆ 接收器:DX-300/CM8628R
◆ 高度(质量)补偿探头:CM Sonic73 超声波探头
◆ 工作距离范围:300-600mm
◆ 操作 PC:锂电池缓冲,完整看门狗功能
◆ 智能判断:皮带空载或停止运行,仪器自动停止测量
◆ 校准:自动标定
◆ 报警功能:标准高\低报警继电器
◆ 数据通讯模式:RS232、RS485、Profi-Bus、Modbus、TCP\IP
◆ 模拟信号输出:两组 0-20mA 或 4-20mA
◆ 响应时间: <1.5μs
◆ 最大脉冲上升时间:250ns
◆ 最大计算速率:8*2 16 脉冲/秒
◆ 电源:110-230VAC
◆ 重量:约 18Kg
◆ 防护等级:IP65
◆ 环境温度:-10 到 60℃
◆ 微电脑中央处理单元:明亮的 4 行 LCD 显示器
◆ 3/4 应用软件可安装于控制系统内,应用方便。
◆ 客户化设计:产品范围针对客户应用,满足工业环,保安全,
   卫生和劳动保护的标准。

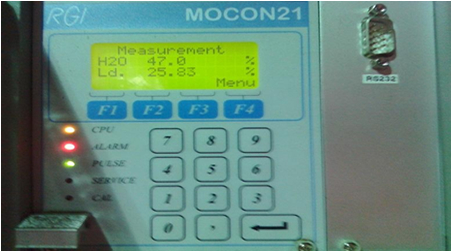

5.1MSF-300 微电脑控制器
◆ 3/4 就地显示图形界面和 LED。
◆ 3/4 支持远程数据访问。
◆ 3/4 支持通讯协议,例如:Modbus,Profibus,DeviceNet
   等。

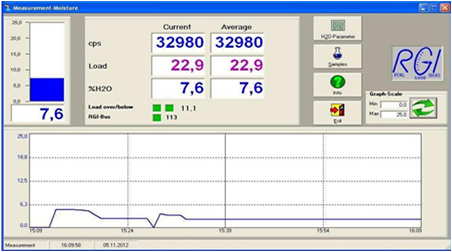

软件界面

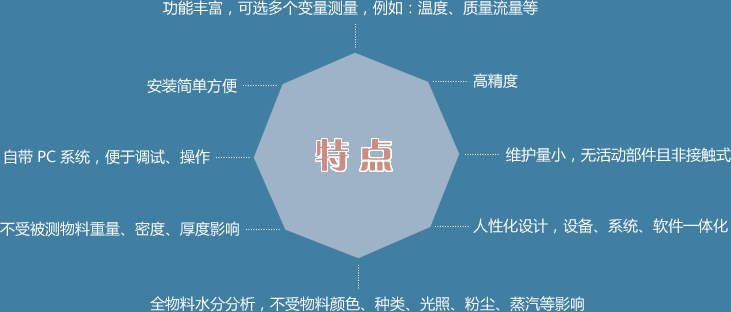

◆ 微波水分仪是最准确和可靠的在线水分测量方法。
◆ 其它的测量方法,例如:红外,电容,电导都有一定的局限性。例如:放射法会带来许多 的维护工作和潜在危险。
◆ 红外法只能测量物料表面的湿度,微波法可测量全部物料的湿度。
◆ 颜色的微小变化会显著地影响红外法的测量结果,而微波法不会受颜色的影响。
◆ 矿种的配比变化明显的影响红外法的测量结果,而微波法不受配料配比变化影响。
◆ 红外法测量结果受光照强度的影响,而微波法不会受光照强度颜色的影响。
◆ 在恶劣的工业环境里,红外测量的镜头积尘积土会影响测量,微波法在恶劣的工业环境里使用不会影响测量。
1、对被测物料的PH值和导电性不敏感。
2、测量的是全水(被测物料外水和内水之和)测试结果更具代表性。
3、非接触测量:不会磨损探头,不会粘着物料,不会影响生产过程。
4、提供瞬时测量值(实时测试)来用于过程控制。
5、测量精度高,均匀物料精度0.1至0.01%。
6、免维护,运行成本低。
7、发射能量低,不会改变物料的性质,安全可靠。
8、不受环境变料粉尘、水蒸气因素影响,抗干扰能力强。
9、不受物料颜色变化及阳光照射的影响。
10、测量方式:微波穿透式。
11、功能丰富,可选多个变量测量,例如:温度、质量流量等。
12、高端配置:能量发射探头,接收探头,高度(质量)补偿探头,
        微电脑中央处理系统。
