一氧化碳气体在带给人们能源、生产提供方便的同时，但是它们本身是有毒、易燃的化学物品，也给燃气燃具用户深深埋下了火灾、中毒、爆炸的隐患。由于人们感官缺乏对各种可燃气体的感知，特别是对可燃气体浓度的判断能力是有限的，因而研制出能够监测气体浓度的系统就变得尤为必要。

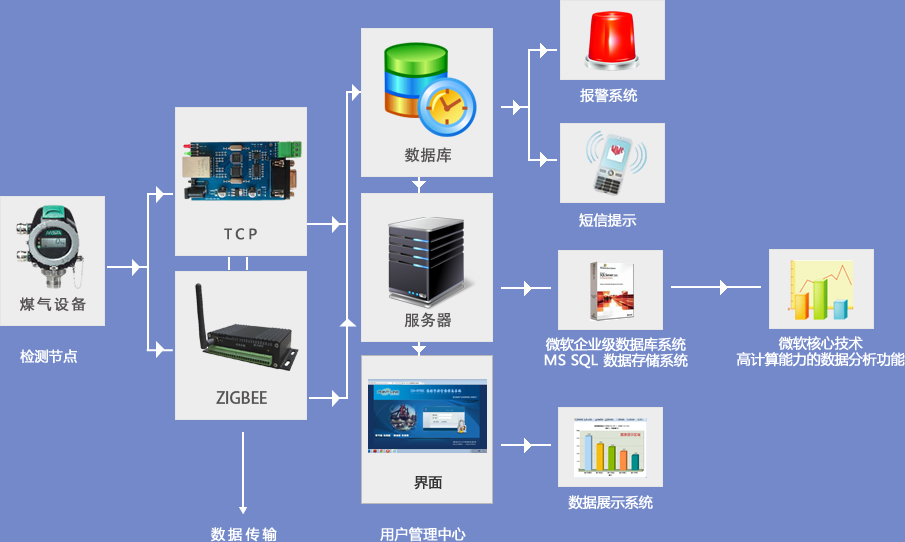

本系统能通过一氧化碳检测器，实时检测可燃气体浓度，并通过数据处理和分析，得到实时的浓度数值，并显示于系统界面。当空气中的可燃气体的浓度达到一定的警界值时，发出报警声音，从而能够保障人们自身和生产与生活的安全。

本系统的目标是设计一种性价比高，运行可靠，低成本的可燃气体监测报警系统。

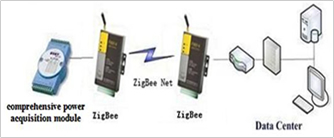

Zigbee模块是按照恶劣环境要求设计，具有极强的抗干扰能力、低功耗、组网灵活，性能可靠稳定等优点和特性。Zigbee包括三种类型：协调器、路由器、终端节点，这三类设备具备不同的网络功能。

协调器网络的中心节点，负责网络的发起组织、网络维护和管理功能；路由器负责数据的路由中继转发；终端节点只进行本节点数据的发送和接收。

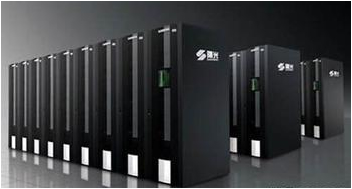

Z数据存储中心使用微软提供的MSSQL2005，Microsoft SQL Server 是用于电子商务、业务线和数据仓库解决方案的数据库管理和分析系统。

系统具有以下特性：

1、真正的客户机/服务器体系结构。
2、图形化用户界面，使系统管理和数据库管理直观、简单。
3、丰富的编程接口工具，为用户进行程序设计提供了选择余地。
4、SQL Server与Windows NT完全集成，利用了NT的许多功能，如发送和接受消息，管理登录安全性等。
5、对Web技术的支持，使用户能够很容易地将数据库中的数据发布到Web页面上。
6、SQL Server提供数据仓库功能，这个功能只在Oracle和其他昂贵的DBMS中才有。

数据存储中心使用微软提供的MSSQL2005，Microsoft SQL Server是用于电子商务、业务线和数据仓库解决方案的数据库管理和分析系统。
1、程序底层代码均封装为DLL类库，访问速度快，代码不可被破解。
2、.net平台可提供丰富的扩展接口，方便其他程序语言和程序安全访问数据。
3、业务层代码可同时支持web程序和客户端程序，有利于程序升级和维护。

通过对一氧化碳浓度数据的采集和分析，客观科学的对浓度做出数据展示，并对超过预定范围的数据进行筛选，同时展示在客户端界面。友好的提示超出范围的实时浓度监测信息。便于管理人员及时排查安全隐患。

通过ZigBee+GPRS IP MODEM对其异常情况进行报警，ZigBee+GPRS IP MODEM是一种物联网无线数据终端，利用公用GPRS和ZigBee网络为用户提供无线数据传输功能。该产品采用高性能的工业级32位通信处理器、工业级蜂窝无线模块和工业级ZigBee模块，以嵌入式实时操作系统为软件支撑平台。

1、系统展示页面，以文字形式及时提醒一氧化碳浓度超标。
2、可集成邮箱提醒浓度超标节点信息。
3、可发送短信提醒浓度超标节点信息。

短信提示功能能够快速地让人员了解到一氧化碳的数据状况。当一氧化碳浓度超标时，数据报警系统进行提示的同时，也将报警提示以短信的形式发送到相关人员的手机上。即使人员不在监控中心里，也可以随时随地掌握一氧化碳浓度的实时情况，避免设备的破坏和损失。

光报警能够在视觉和听觉给人直观的感受，能够快速的提醒值班室人员，关注到现场CO浓度超标情况。此报警灯提供三种不同颜色，绿色表示所有检测节点浓度范围正常，黄色灯闪亮表示有检测节点浓度持续升高，红色灯闪亮表示有检测节点浓度超标。同时辅以蜂鸣提示音，可以友好的提醒值班人员及时处理CO浓度超标带来的安全问题。

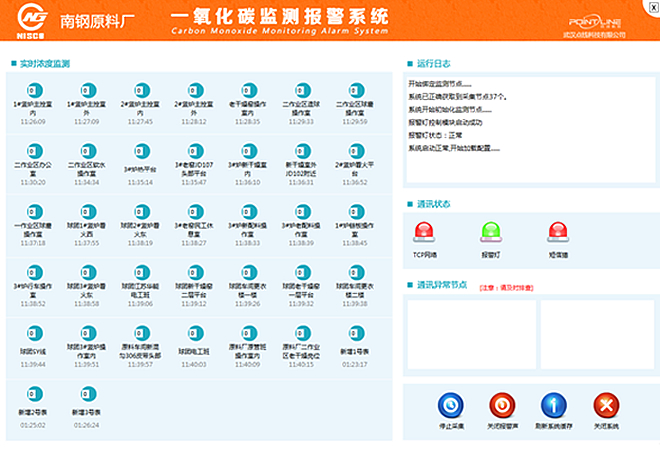

系统主界面

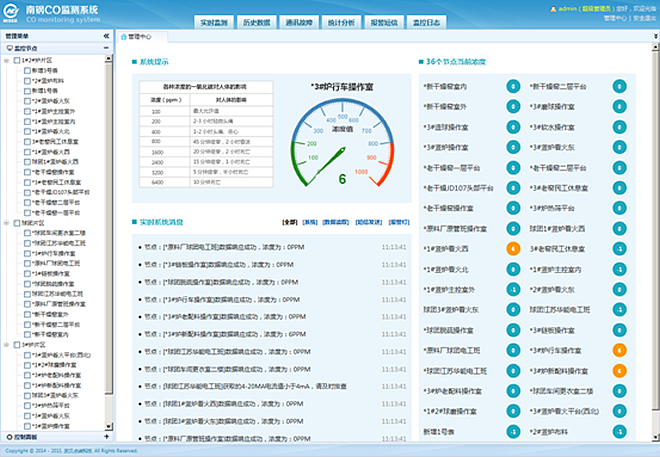

管理中心界面

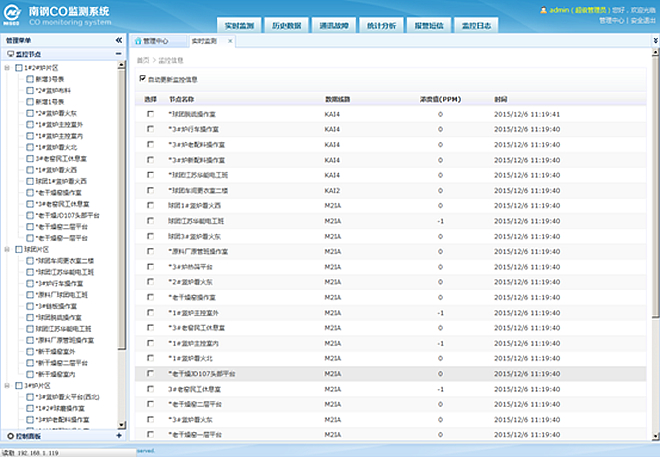

实时监测界面
